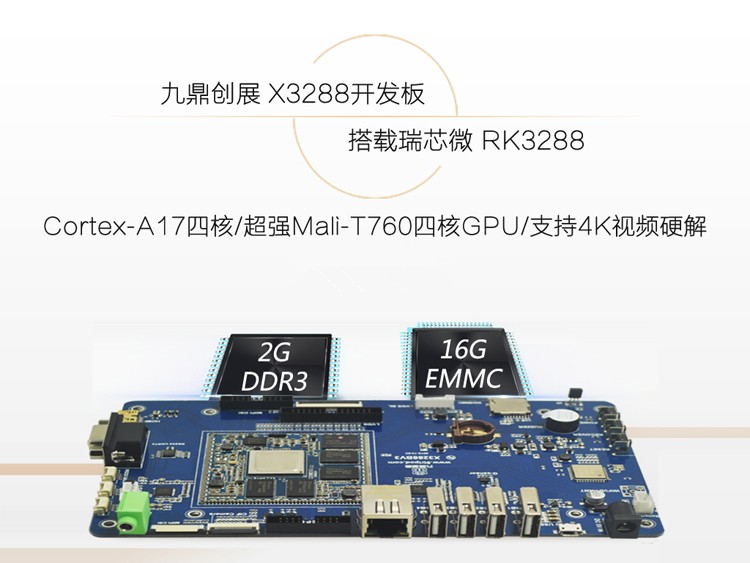

CPU

Cortex-A17四核1.8G*4

內存

2GB DDR3，可定制4GB DDR3

Flash

支持4GB/8GB/16GB/32GB，默認16GB

USB接口

4路

USB OTG

1路

按鍵

POWER，RECOVER，RESET

顯示

最大支持3840*2160，支持雙屏異顯

網絡

支持千兆有線以太網RTL8211E

多媒體解碼

MPEG1、MPEG2、MPEG4、H.263、H.264、H.265等幾乎全格式

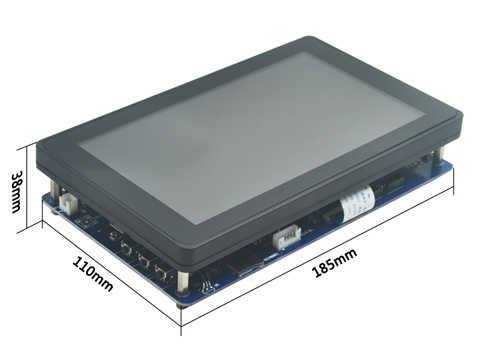

電容屏

支持5點電容觸摸

電源

輸入5V/2A，輸出12V，3.3V

顯示

支持RGB、LVDS、MIPI，可定制eDP接口

PMU

理光電源管理芯片5T620

攝相頭

支持DVP、MIPI接口

GPIO接口

預留GPIO擴展接口

紅外接收頭

HS0038B紅外一體化接收頭

音頻

支持耳麥輸入，耳機，喇叭輸出

HDMI

支持高清HDMI輸出接口

WIFI藍牙

板載AP6335雙頻WIFI，藍牙4.0模塊

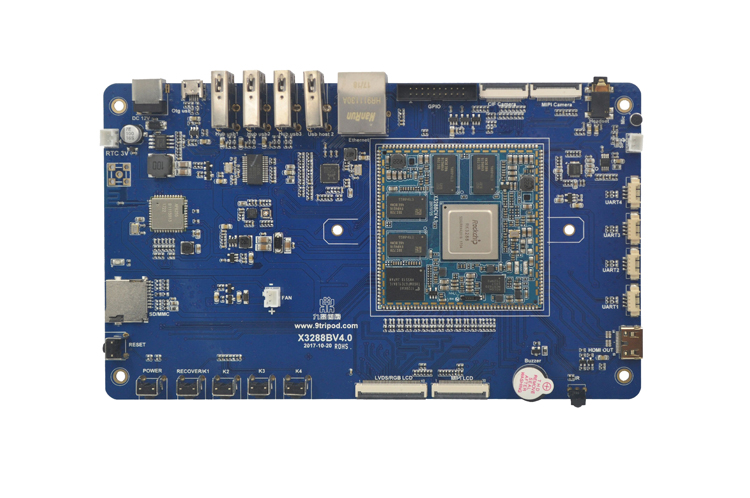

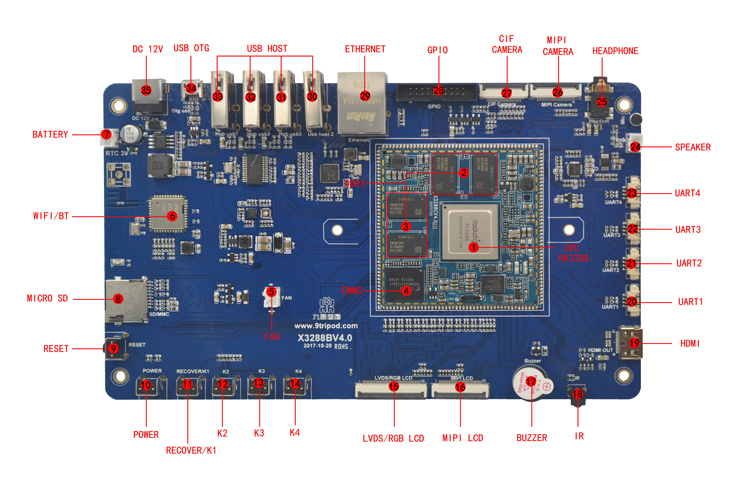

硬件接口介紹

標號

名稱

說明

【1】

CPU

RK3288，ARM Cortex A17,4*1.8GHz

【2】

DDR3

H5TQ4G63AFR，DDR3，2GBytes

【3】

DDR3

H5TQ4G63AFR，DDR3，2GBytes

【4】

eMMC

KLMAG2GEND,16GB(4G,8G可選)

【5】

FAN

散熱片風扇電源接口

【6】

WIFI/BT

AP6255 WIFI/BT二合一模塊

【7】

RTC電池插座

RTC電池座，3V

【8】

TF卡

TF卡座

【9】

RESET

復位按鍵

【10】

POWER

電源按鍵

【11】

獨立按鍵

Recovery刷機鍵，按鍵K1

【12】

獨立按鍵

按鍵K2

【13】

獨立按鍵

按鍵K3

【14】

獨立按鍵

按鍵K4

【15】

LCD/VGA接口

RGB/LVDS輸出

【16】

MIPI DSI

接MIPI接口的屏

【17】

蜂鳴器

直流蜂鳴器

【18】

紅外接收頭

HS0038紅外一體化接收頭

【19】

HDMI

HDMI輸出接口

【20】

UART1

串口1，TTL電平

【21】

UART2

串口2，TTL電平，默認調試串口

【22】

UART3

串口3，TTL電平

【23】

UART4

串口4，TTL電平

【24】

喇叭接口

外置揚聲器接口

【25】

耳機座

耳機輸出，需接標準3線耳機

【26】

MIPI CSI

MIPI攝像頭接口

【27】

攝像頭接口

標準 24PIN 攝相頭接口

【28】

GPIO

GPIO擴展口

【29】

千兆網口

RT8211E 接口

【30】

USB HOST

HOST

【31】

USB HOST

HUB芯片擴展，HOST

【32】

USB HOST

HUB芯片擴展，HOST

X3288驅動支持列表

                         SYSTEM

DRIVER

Linux3.10.49+

Android4.4

Linux3.10.79+

Android5.1

Linux3.10.49+

QT5.5.1

Ubuntu14.04

7寸LCD(1024*600)

●

●

●

Coming soon

4.3寸LCD(480*272)

●

●

●

Coming soon

5寸LCD(800*480)

●

●

●

Coming soon

LVDS屏(1024*768)

●

●

●

Coming soon

LVDS屏(1366*768)

●

●

●

Coming soon

MIPI屏(1920*1200)

●

●

●

Coming soon

PMIC驅動(5T620)

●

●

●

Coming soon

電容觸摸

●

●

●

Coming soon

電阻觸摸

暫無需求

暫無需求

暫無需求

Coming soon

EMMC驅動

●

●

●

Coming soon

SD卡驅動

●

●

●

Coming soon

獨立按鍵

●

●

●

Coming soon

Gsensor

●

●

暫無需求

Coming soon

蜂鳴器驅動

●

●

●

Coming soon

紅外遙控

●

●

●

Coming soon

開關機

●

●

●

Coming soon

休眠喚醒

●

●

●

Coming soon

四路USB HOST驅動

●

●

●

Coming soon

一路USB OTG驅動

●

●

●

Coming soon

音頻(RTL5631)

●

●

●

Coming soon

錄音(RTL5631)

●

●

暫無需求

Coming soon

USB WIFI

●

●

●

Coming soon

USB WIFI/BT4.0

●

●

●

Coming soon

SDIO雙頻WIFI/BT4.0

●

●

暫無需求

Coming soon

并口攝相頭驅動

●

●

暫無需求

Coming soon

CSI攝相頭驅動

●

●

暫無需求

Coming soon

微距攝相頭驅動

●

●

暫無需求

Coming soon

USB口攝相頭驅動

●

●

●

Coming soon

串口

●

●

●

Coming soon

HDMI

●

●

暫無需求

Coming soon

3G模塊(3G dongle)

●

●

暫無需求

Coming soon

3G模塊(PCIE接口)

●

●

暫無需求

Coming soon

GPS模塊

暫無需求

●

●

Coming soon

千兆以太網

●

●

●

Coming soon

USB鼠標鍵盤

●

●

●

Coming soon

uboot

●

●

●

Coming soon

SD卡脫機更新映像

●

●

●

Coming soon

TVIN模塊(TVP5150)

Coming soon

Coming soon

Coming soon

Coming soon

VGA驅動(SDA7123)

●

●

●

Coming soon
